ПРИНЦИП РАБОТЫ ФОРСУНОЧНОЙ СИСТЕМЫ УВЛАЖНЕНИЯ

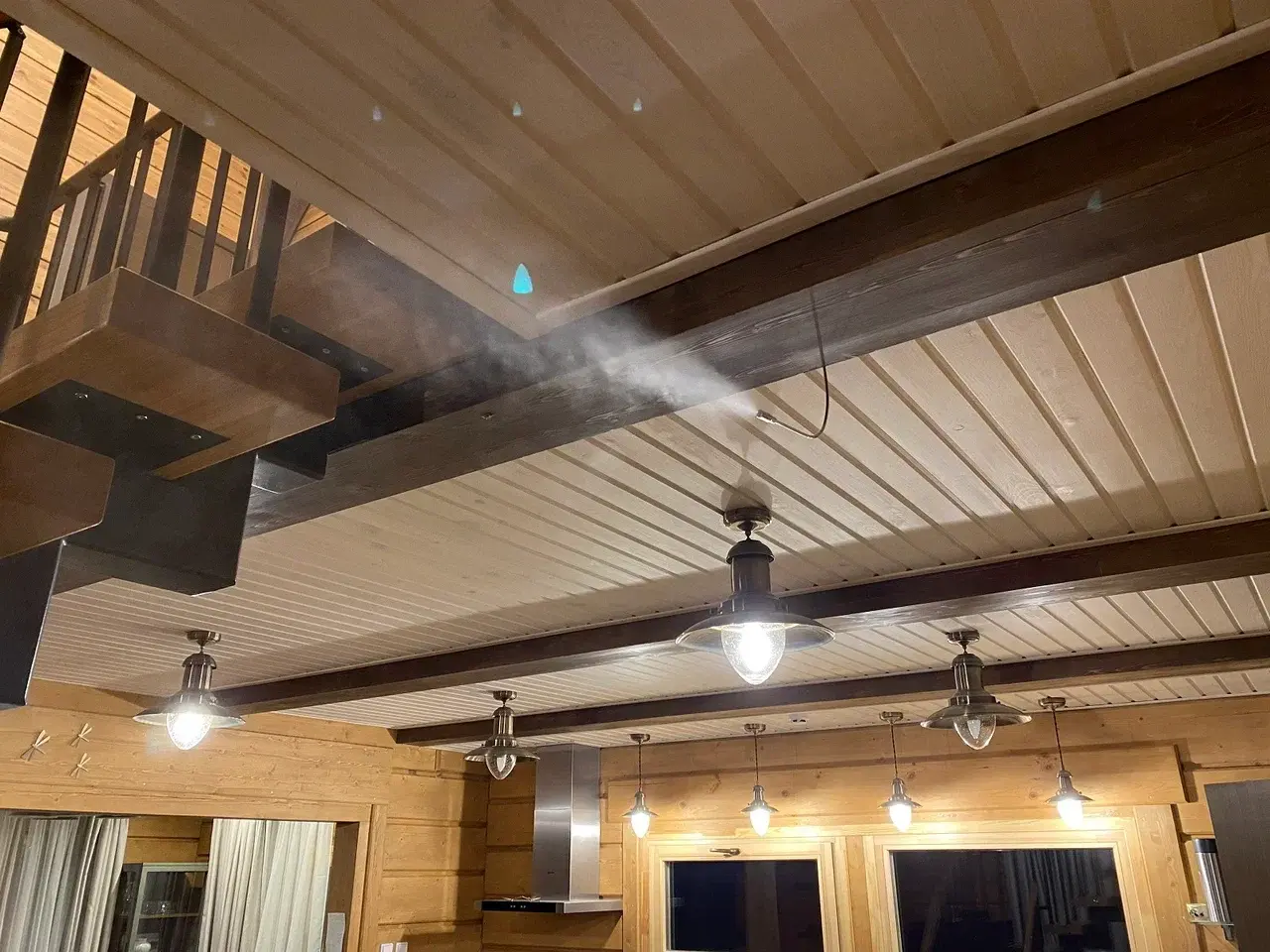

Из системы водоснабжения вода поступает в узел водоподготовки, где очищается от всех органических и неорганических примесей, после чего подается в модуль насоса высокого давления. Далее по толстостенной нейлоновой трубе она попадает в помещения, где благодаря высокому (65-70 атмосфер) давлению распыляется через форсунки с микроскопическим соплом, превращаясь в сверхтонкий аэрозоль, который мгновенно растворяется в воздухе.
Таким образом происходит увлажнение, воздух очищается от пыли и на несколько градусов снижается его температура.
Таким образом происходит увлажнение, воздух очищается от пыли и на несколько градусов снижается его температура.
О системе Airwet
Мы - Российская инженерная компания, специализирующаяся на разработке, производстве, проектировании, поставке, монтаже и сервисном обслуживании форсуночных систем увлажнения для жилых и общественных пространств любой площади.
Airwet – торговая марка, под которой мы с 2017 года выпускаем линейку оборудования для индивидуальных систем.
Adiabatica – торговая марка, под которой мы с 2023 года устанавливаем централизованные системы увлажнения для многоэтажных зданий.
Компания реализует продукцию через офисы в Москве и Екатеринбурге, а также с помощью постоянно растущей сети представительств в крупных городах нашей великой страны.
Блок водоподготовки
Мы очищаем водопроводную воду до дистиллированного состояния. Убираем из нее всё лишнее, оставляем только молекулы воды. Подаем ее на насосный блок.
Гигростат и датчик
Гигростат определяет текущий уровень влажности в помещении и подает команду поднять параметр до установленной вами величины.
ЭБУ
Электроника дает команду насосному блоку начать работу, и давление воды в системе трубопроводов поднимается до 60 бар.
Форсунка
Через специальные интерьерные форсунки идеально чистая вода распыляется в комнаты в виде мельчайшего аэрозоля, который растворяется в воздухе не долетая до пола.
В результате вы получаете идеально увлажненный воздух, в котором людям комфортно жить.
Актуальность и требования к нормам влажности
8 месяцев в году на большей территории РФ пространство, где находится человек необходимо увлажнять.
ГОСТ 30494-2011, СанПиН 2.1.3.2630-10 регламентируют уровень относительной влажности в рамках 35-45%.
Терапевты и педиатры рекомендуют поддерживать её на уровне 45-60%.
8 месяцев в году на большей территории РФ пространство, где находится человек необходимо увлажнять.
ГОСТ 30494-2011, СанПиН 2.1.3.2630-10 регламентируют уровень относительной влажности в рамках 35-45%.
Терапевты и педиатры рекомендуют поддерживать её на уровне 45-60%.
Блок водоподготовки
Основа водоподготовки – технология обратного осмоса.
Совместно с многоступенчатой предварительной очисткой и пост-обработкой ультрафиолетом позволяет получать идеально очищенную воду без вирусов и бактерий, которая не оставляет белого налета при распылении. В случае необходимости модуль может быть дополнен ионообменным блоком сверхвысокой селективности. В результате мы получаем готовую к распылению воду, очищенную на 99,999%.
Основа водоподготовки – технология обратного осмоса.
Совместно с многоступенчатой предварительной очисткой и пост-обработкой ультрафиолетом позволяет получать идеально очищенную воду без вирусов и бактерий, которая не оставляет белого налета при распылении. В случае необходимости модуль может быть дополнен ионообменным блоком сверхвысокой селективности. В результате мы получаем готовую к распылению воду, очищенную на 99,999%.
Блок насоса высокого давления
Сердце системы – насосный блок и электроника, управляющая работой всей системы.
Блок насоса обеспечивает круглосуточную подачу воды к форсункам под давлением 55-65 бар. В конструкции применяются запатентованные гидравлические узлы, датчики давления, клапанные блоки, электроника и системы защиты. Благодаря уникальной конструкции насос работает так тихо, что его можно устанавливать в шкаф кухни! В линейке несколько моделей с производительностью от 0,3 до 5 литров в минуту.
Сердце системы – насосный блок и электроника, управляющая работой всей системы.
Блок насоса обеспечивает круглосуточную подачу воды к форсункам под давлением 55-65 бар. В конструкции применяются запатентованные гидравлические узлы, датчики давления, клапанные блоки, электроника и системы защиты. Благодаря уникальной конструкции насос работает так тихо, что его можно устанавливать в шкаф кухни! В линейке несколько моделей с производительностью от 0,3 до 5 литров в минуту.
Airwet SC
Цифровой электронный блок управления системой (ЭБУ)
применяется для управления системами 4 поколения, а также применяется, как локальный ЭБУ для централизованных систем увлажнения Airwet Pro. Управление этим устройством осуществляется через веб-интерфейс или приложение Яндекс Умный Дом с Алисой.
Технические характеристики:
Цифровой электронный блок управления системой (ЭБУ)
применяется для управления системами 4 поколения, а также применяется, как локальный ЭБУ для централизованных систем увлажнения Airwet Pro. Управление этим устройством осуществляется через веб-интерфейс или приложение Яндекс Умный Дом с Алисой.
Технические характеристики:
- Электронный блок с возможностью крепления на стену
- 6 пар сухих контактов для подключения аналоговых или цифровых гигростатов (термостатов)
- 6 пар тиристорных выходов с возможностью подключения нагрузки до 10А для управления клапанами, сервоприводами или парами контактов.
- Управление системой увлажнения, отоплением или вентиляцией (по уровню СО2)
- Цифровой протокол Modbus RTU
- Габариты (ШхГхВ, мин/макс) 440х350х80 мм
- Напряжение питания - 220V AC
Клапанная группа
блок солиноидных клапанов коллекторного типа, управляемых при помощи постоянного напряжения 24 В.
КГ открывает и закрывает подачу воды в соответствующих зонах. Количество клапанов в КГ равняется количеству зон в данной системе и наличию/отсутствию дренажного клапана. КГ собирается либо на зонной платформе КГ, либо при использовании тройников, ниппелей, уголков. В однозональной системе КГ не устанавливается.
Система обладает двумя дренажными клапанами: внутренним, расположенным внутри насосного блока, и внешним, входящим в состав КГ. Если магистраль трубопровода высокого давления меньше 150 м, то внешний дренажный клапан не устанавливается, если больше — устанавливается.
блок солиноидных клапанов коллекторного типа, управляемых при помощи постоянного напряжения 24 В.
КГ открывает и закрывает подачу воды в соответствующих зонах. Количество клапанов в КГ равняется количеству зон в данной системе и наличию/отсутствию дренажного клапана. КГ собирается либо на зонной платформе КГ, либо при использовании тройников, ниппелей, уголков. В однозональной системе КГ не устанавливается.
Система обладает двумя дренажными клапанами: внутренним, расположенным внутри насосного блока, и внешним, входящим в состав КГ. Если магистраль трубопровода высокого давления меньше 150 м, то внешний дренажный клапан не устанавливается, если больше — устанавливается.
Трубопровод высокого давления
В наших системах применяются многослойные армированные трубы диаметром 8 мм и фитинги, выполненные из нержавеющей стали.
Такая сталь исключает появление оксидов и не разрушается десятилетиями. Соединения фитингов и трубы – неразборные, выполнены по технологии изготовления рукавов высокого давления.
Эти трубопроводы рассчитаны на нагрузку в 250-300 бар, поэтому наше рабочее давление 65 бар для них – легкая разминка, не более.
В наших системах применяются многослойные армированные трубы диаметром 8 мм и фитинги, выполненные из нержавеющей стали.
Такая сталь исключает появление оксидов и не разрушается десятилетиями. Соединения фитингов и трубы – неразборные, выполнены по технологии изготовления рукавов высокого давления.
Эти трубопроводы рассчитаны на нагрузку в 250-300 бар, поэтому наше рабочее давление 65 бар для них – легкая разминка, не более.
